Lab 4.2 Routing menggunakan 3 Router

Halo kalian semua! Jadi pada pembahasan kali ini kita akan mempelajari tentang Routing menggunakan 3 router.Sebelum itu simak dulu yaa pembahasannya!

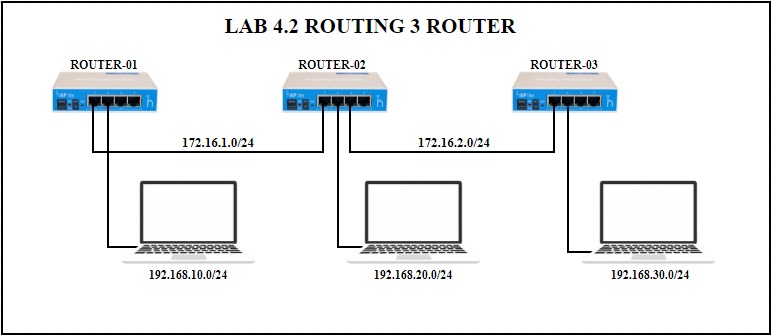

Routing adalah suatu proses untuk membuat jalur alamat jaringan satu dengan alamat jaringan yang lain menggunakan router. Routing static adalah jenis jenis dari routing yang dilakukan oleh admin jaringan untuk mengkonfigurasi informasi tentang jaringan yang dituju dan semua itu dilakukan secara manual, Pada topologi diatas dapat kita lihat bahwa setiap client memiliki 3 network yang berbeda-beda dan juga memiliki 2 gateway dengan network yang berbeda.

Router-01

1. Langkah yang pertama, kita lakukan pengecekan terhadap interface yang kita gunakan menggunakan perintah interface print, nah disini bisa kita lihat bahwa Ether1 terhubung ke Router-02, dan Ether2 terhubung ke Client-01

2. Selanjutnya kita buat ip address untuk masing-masing port ethernet di Router-01, menggunakan perintah

ip address add address=172.16.1.1/24 interface=ether1

ip address add address=192.168.10.1/24 interface=ether2

Setelah itu lakukan pengecekkan menggunakan perintah ip address print, disini dapat kita lihat bahwa kita berhasil mengkonfigurasi ip address untuk masing-masing port ethernet.

Router-02

3.Kita lakukan pengecheckkan terhadap interface yang kita gunakan menggunakan perintah interface print, nah disini bisa kita lihat bahwa Ether1 terhubung ke Router-01, Ether2 terhubung ke Client-02 dan Ether3 terhubung ke Router-03

4. Selanjutnya kita buat ip address untuk masing-masing port ethernet di Router-02, menggunakan perintah

ip address add address=172.16.1.2/24 interface=ether1

ip address add address=192.168.20.1/24 interface=ether2

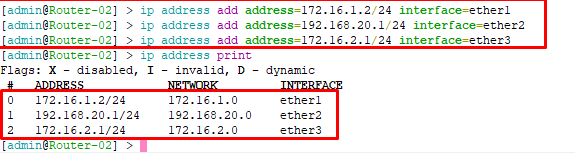

ip address add address=172.16.2.1/24 interface=ether3

Setelah itu lakukan pengechecekkan menggunakan perintah ip address print, disini dapat kita lihat bahwa kita berhasil mengkonfigurasi ip address untuk masing-masing port ethernet.

Router-03

5. Setelah itu, kita lakukan pengecekan terhadap interface yang kita gunakan menggunakan perintah interface print, nah disini bisa kita lihat bahwa Ether1 terhubung ke Router-02, dan Ether2 terhubung ke Client-03

6. Selanjutnya kita buat ip address untuk masing-masing port ethernet di Router-03, menggunakan perintah

ip address add address=172.16.2.2/24 interface=ether1

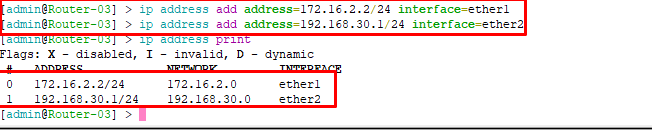

ip address add address=192.168.30.1/24 interface=ether2

Setelah itu lakukan pengechecekkan menggunakan perintah ip address print, disini dapat kita lihat bahwa kita berhasil mengkonfigurasi ip address untuk masing-masing port ethernet.

7. Lakukan Konfigurasi Routing Static di Router-03, ketikan perintahnya yaitu

ip route add dst-address=192.168.20.0/24 gateway=172.16.2.1.

ip route add dst-address=172.16.1.0/24 gateway=172.16.2.1.

ip route add dst-address=192.168.10.0/24 gateway=172.16.2.1.

dst-address adalah alamat ip yang dituju, sedangkan  gateway adalah gerbang yang dilalui. Selanjutnya lakukan pengecheckkan menggunakan perintah ip route ptint dapat kita lihat bahwa konfigurasi routing static berhasil dilakukan, dengan flagsnya adalah A, S yang berarti aktif dan dibuat secara Static

8. Lakukan ping ke ip Client-02 yaitu ping 192.168.20.1, dapat kita lihat bahwa hasilnya reply yang berarti router-03 sudah berhasil terhubung ke client-02

9. Lakukan ping ke ip Router-01 yaitu ping 172.16.1.1, dapat kita lihat bahwa hasilnya adalah time-out karena kita belum melakukan konfigurasi routing di Router-01

10.  Lakukan ping ke ip Client-01 yaitu ping 192.168.10.1, dapat kita lihat bahwa hasilnya adalah time-out karena kita belum melakukan konfigurasi routing di Router-01

ip route add dst-address=192.168.10.0/24 gateway=172.16.1.1

ip route add dst-address=192.168.30.0/24 gateway=172.16.2.2

dst-address adalah alamat ip yang dituju, sedangkan  gateway adalah gerbang yang dilalui. Selanjutnya lakukan pengecheckkan menggunakan perintah ip route ptint dapat kita lihat bahwa konfigurasi routing static berhasil dilakukan, dengan flagsnya adalah A, S yang berarti aktif dan dibuat secara Static

ip route add dst-address=192.168.20.0/24 gateway=172.16.1.2

ip router add dst-address=172.16.2.0/24 gatewat=172.16.1.2

ip route add dst-address=192.168.30.0/24 gateway=172.16.1.2

dst-address adalah alamat ip yang dituju, sedangkan  gateway adalah gerbang yang dilalui. Selanjutnya lakukan pengecheckkan menggunakan perintah ip route print dapat kita lihat bahwa konfigurasi routing static berhasil dilakukan, dengan flagsnya adalah A, S yang berarti aktif dan dibuat secara Static

Lab 4.1 Konsep Routing

Halo kalian semua! Jadi pada pembahasan kali ini kita akan mempelajari tentang konsep routing.Sebelum itu simak dulu yaa pembahasannya!

Konsep Routing adalah suatu proses untuk membuat jalur alamat jaringan satu dengan alamat jaringan yang lain menggunakan router. Routing terdiri dari dua kategori, yaitu static routing dan dynamic routing . Routing static adalah jenis jenis dari routing yang dilakukan oleh admin jaringan untuk mengkonfigurasi informasi tentang jaringan yang dituju dan semua itu dilakukan secara manual, sedangkan Routing dynamis adalah sebuah router yang membuat tabel route secara otomatis. Nah, pada pembahasan kali ini kita akan mempelajari materi Routing Static.

Router-01

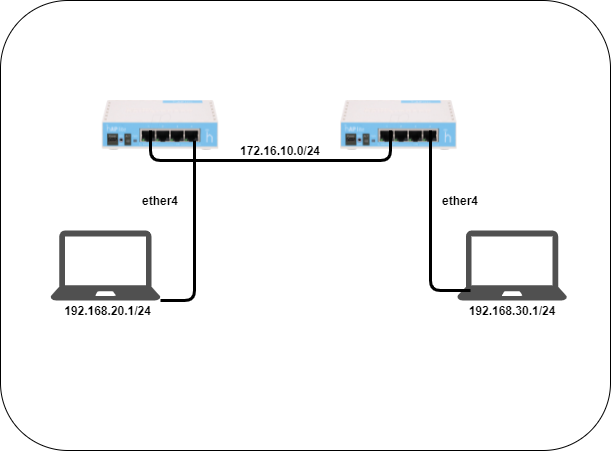

1. Langkah yang pertama, kita lakukan pengecheckkan terhadap interface yang kita gunakan menggunakan perintah interface print, nah disini bisa kita lihat bahwa Ether1 terhubung ke Router-02 dan Ether4 terhubung ke Client-01

2. Selanjutnya, kita buat ip address untuk masing-masing ethernet di Router-01 menggunakan perintah

ip address add address=172.16.10.1/24 interface=ether1

ip address add address=192.168.20.1/24 interface=ether4

Setelah itu lakukan pengechecekkan menggunakan perintah ip address print, disini dapat kita lihat bahwa kita berhasil mengkonfigurasi ip address untuk masing-masing port ethernet.

Router-02

3. Setelah itu, pindahkan kabel lan ke Router-02, selanjutnya kita check interface yang kita gunakan menggunakan perintah interface print disini dapat kita lihat bahwa ether1 terhubung ke Router-01 dana Ether4 terhubung ke Client-02

4. Selanjutnya kita buat ip address untuk masing-masing port ethernet di Router-02, menggunakan perintah

ip address add address=172.16.10.2/24 interface=ether1

ip address add address=192.168.30.1/24 interface=ether4

Setelah itu lakukan pengechecekkan menggunakan perintah ip address print, disini dapat kita lihat bahwa kita berhasil mengkonfigurasi ip address untuk masing-masing port ethernet.

5. Lakukan Konfigurasi Routing Static di Router-02, ketikan perintahnya yaitu ip route add dst-address=192.168.20.0/24 gateway=172.16.10.1. dst-address adalah alamat ip yang dituju, sedangkan  gateway adalah gerbang yang dilalui. Selanjutnya lakukan pengecheckkan menggunakan perintah ip route ptint dapat kita lihat bahwa konfigurasi routing static berhasil dilakukan, dengan flagsnya adalah A, S yang berarti aktif dan dibuat secara Static

6. Lakukan ping ke ip client-01 yaitu ping 192.168.20.1, dapat kita lihat bahwa hasilnya reply yang berarti router-02 sudah berhasil terhubung ke client-01

Router-01

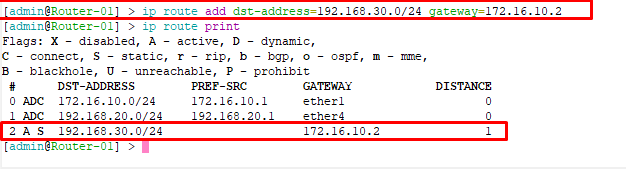

7. Lakukan Konfigurasi Routing Static di Router-01, ketikan perintahnya yaitu ip route add dst-address=192.168.30.0/24 gateway=172.16.10.2. dst-address adalah alamat ip yang dituju, sedangkan  gateway adalah gerbang yang dilalui. Selanjutnya lakukan pengecheckkan menggunakan perintah ip route ptint dapat kita lihat bahwa konfigurasi routing static berhasil dilakukan, dengan flagsnya adalah A, S yang berarti aktif dan dibuat secara Static

8. Lakukan ping ke ip client-01 yaitu ping 192.168.30.1, dapat kita lihat bahwa hasilnya reply yang berarti router-01 sudah berhasil terhubung ke client-02

Review Lab 3

Halo kalian semua, Jadi pada kesempatan kali ini kita akan mereview materi lab 3 yang sebelumnya sudah kita pelajari. Berikut merupakan tampilan topologinya

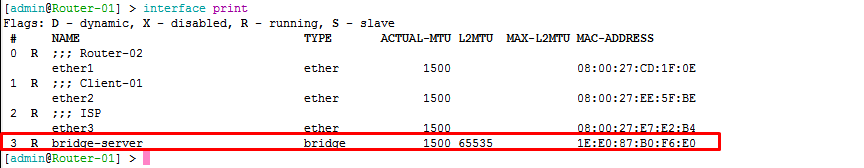

-DHCP Server Interface artinya kita disuruh memilih interface mana yang akan kita gunakan untuk dhcp server, disini saya menggunakan bridge-server

-DHCP  Address Space berarti network yang diberikan secara default adalah 20.20.20.0/24

-Gateway for dhcp network gateway berfungsi untuk pendistribusian ke laptop client. Gateway yang diberikan untuk dhcp 20.20.20.1

- Addresses to give out range ip address yang diberikan untuk client 20.20.20.2-20.20.20.254

- DNS Servers konfigurasi dns disini saya memakai google yaitu 8.8.8.8

-Last time berfungsi sebagai pembatasan waktu untuk client disini diberi waktu 10 menit artinya setiap 10 menit ip nya akan terganti

12. Selanjutnya kita melakukan pengechekan menggunakan perintahnya yaitu ip dhcp-server print disini dapat kita lihat bahwa dhcp-server sudah berhasil dikonfigurasi

Konfigurasi Firewall NAT

13. Lakukan konfigurasi Firewall NAT agar setiap client mendapatkan internet, menggunakan perintah ip firewall nat add chain=scrnat out-interface=ether3 action=masquerade kemudian lakukan pengechekan menggunakan perintahnya yaitu ip firewall nat print

14. Lakukan pengujian di client-01, pastikan bahwa settingannya adalah obtain, disini dapat kita lihat bahwa kita berhasil mendapatkan ip address yaitu 20.20.20.254/24 sesuai dengan konfigurasi yang kita lakukan

18.Kemudian lakukan pengechekan dengan menggunakan perintah interface bridge port print disini kita bisa lihat bahwa kita berhasil menambahkan ether1 dan ether3 ke satu segment menggunakan bridge-client

19. Selanjutnya, kita juga bisa mengechek menggunakan perintah interface print, disini dapat kita lihat bahwa ether1 dan ether3 statusnya adalah RS yang berarti Running dan Slave (terhubung ke satu segment)

Konfigurasi DHCP-Client

20. Setelah itu kita konfigurasi ip dhcp-client menggunakan interface bridge-client agar Router-02 mendapatkan ip address, masukan perintahnya yaitu ip dhcp-client add interface=bridge-client disabled=no, Kemudian kita check menggunakan perintahnya yaitu ip dhcp-client print dapat kita lihat bahwa Router-02 berhasil mendapatkan ip address yaitu 20.20.20.253/24 dengan statusnya adalah bound

21. Lakukan pengecheckan di Client-02, pastikan bahwa settingannya adalah obtain, dapat kita lihat disini bahwa client-02 berhasil mendapatkan ip address yaitu 20.20.20.252/24 sesuai dengan konfigurasi yang kita lakukan

Router-01

22. Kemudian kita lakukan pengechekan menggunakan perintahnya yaitu ip dhcp-server lease print dapat kita lihat bahwa 3 client sudah terhubung ke Router-01

Konfigurasi IP Static

23. Selanjutnya kita buat ip static untuk masing-masing client yang sudah terhubung menggunakan perintahnya yaitu

ip dhcp-server lease make-static numbers=0

ip dhcp-server lease make-static numbers=1

ip dhcp-server lease make-static numbers=2

Kemudian lakukan pengechekan menggunakan perintahnya yaitu ip dhcp-server lease print dapat kita lihat bahwa statusnya tida Dynamic lagi

24. Kemudian kita setting ulang ip addressnya untuk setiap client menggunakan perintahnya yaitu

ip dhcp-server lease set number=0 address=20.20.30

ip dhcp-server lease set number=1 address=20.20.20

ip dhcp-server lease set number=2 address=20.20.40

Selanjutnya kita lakukan pengechekan menggunakan perintahnya yaitu ip dhcp-server lease print dapat kita lihat bahwa setiap ip client sudah berubah semua sesuai dengan konfigurasi yang kuta lakukan

25. Lakukan pengechekan di setiap masing-masing client seperti dibawah ini :

Client-01:

Router-02:

Client-03:

26. Lakukan pengujian berupa ping baik itu ke ip router-01 ataupun ke google.com di setiap masing-masing client

Client-01:

Router-02:

Client-02:

27. Pastikan bahwa Router-01 bisa melakukan ping ke setiap ip client seperti dibawah ini
